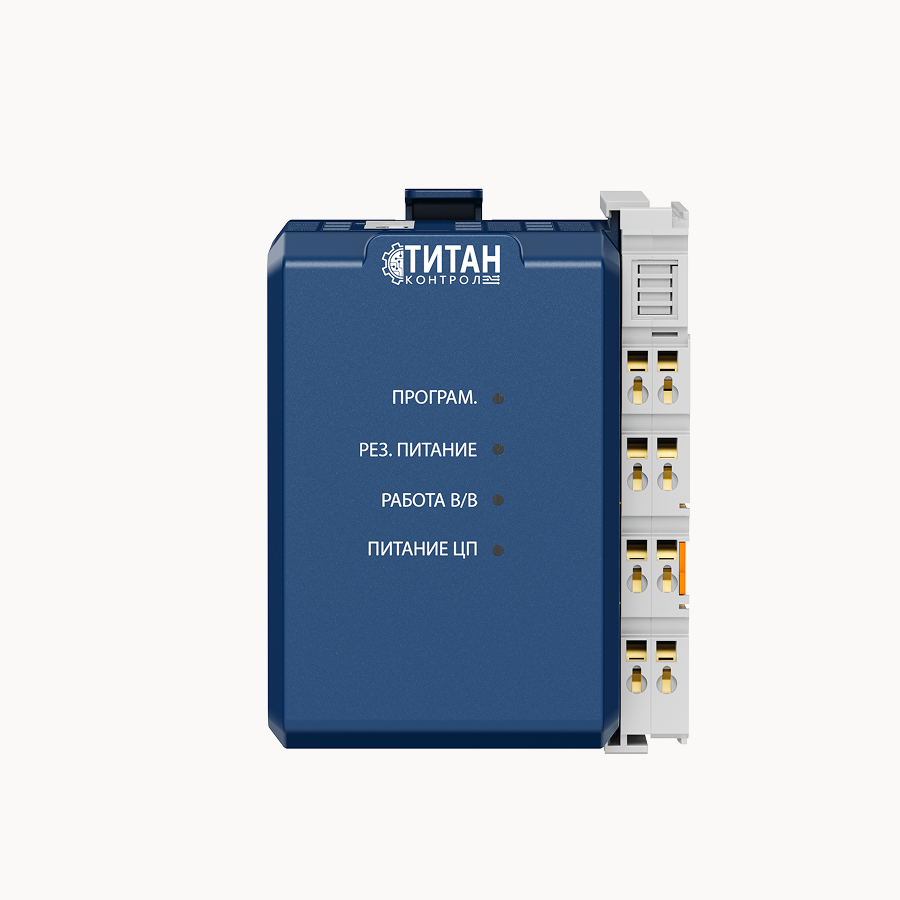

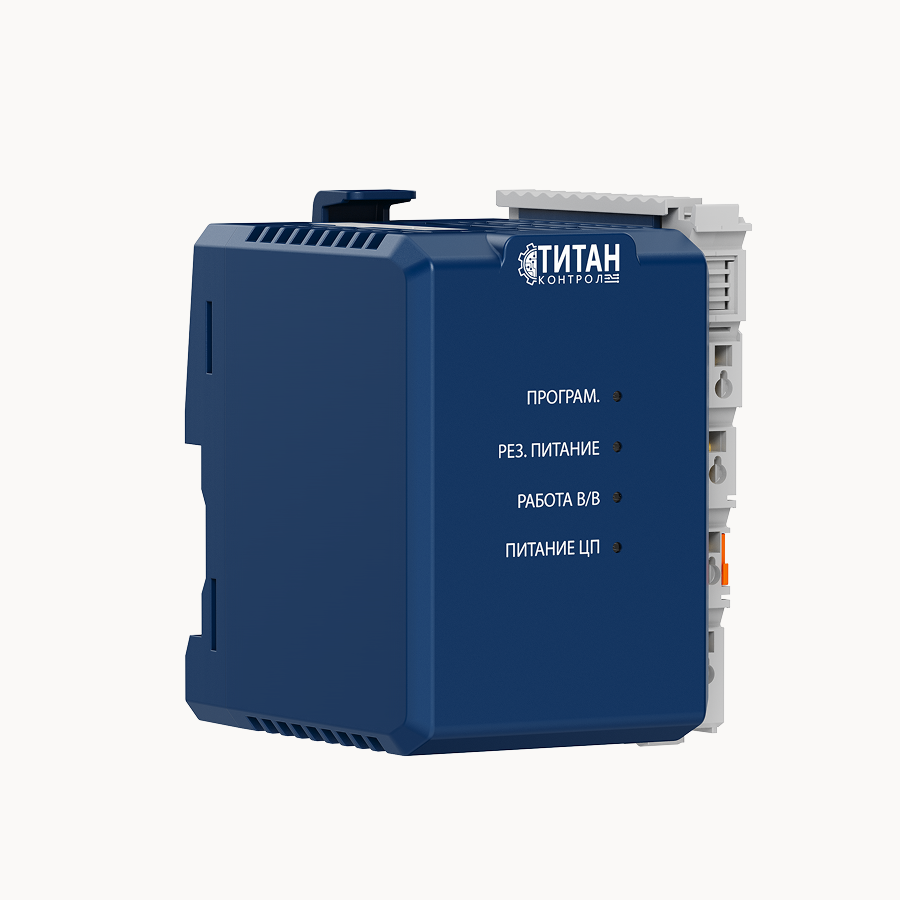

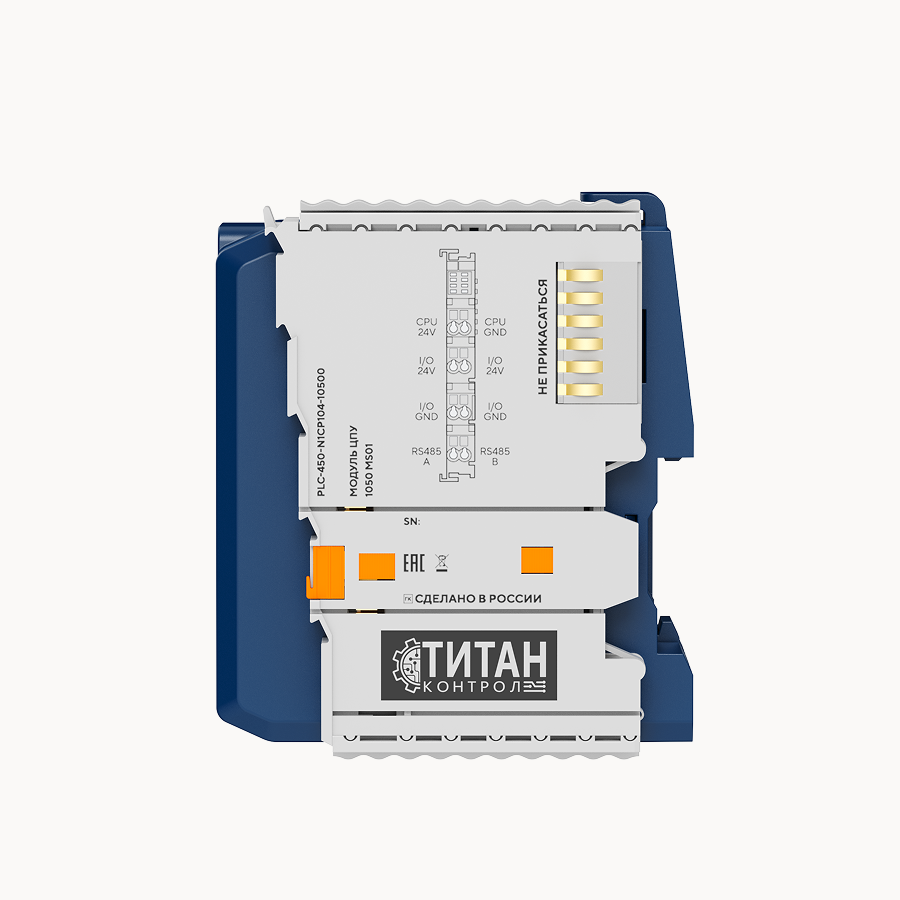

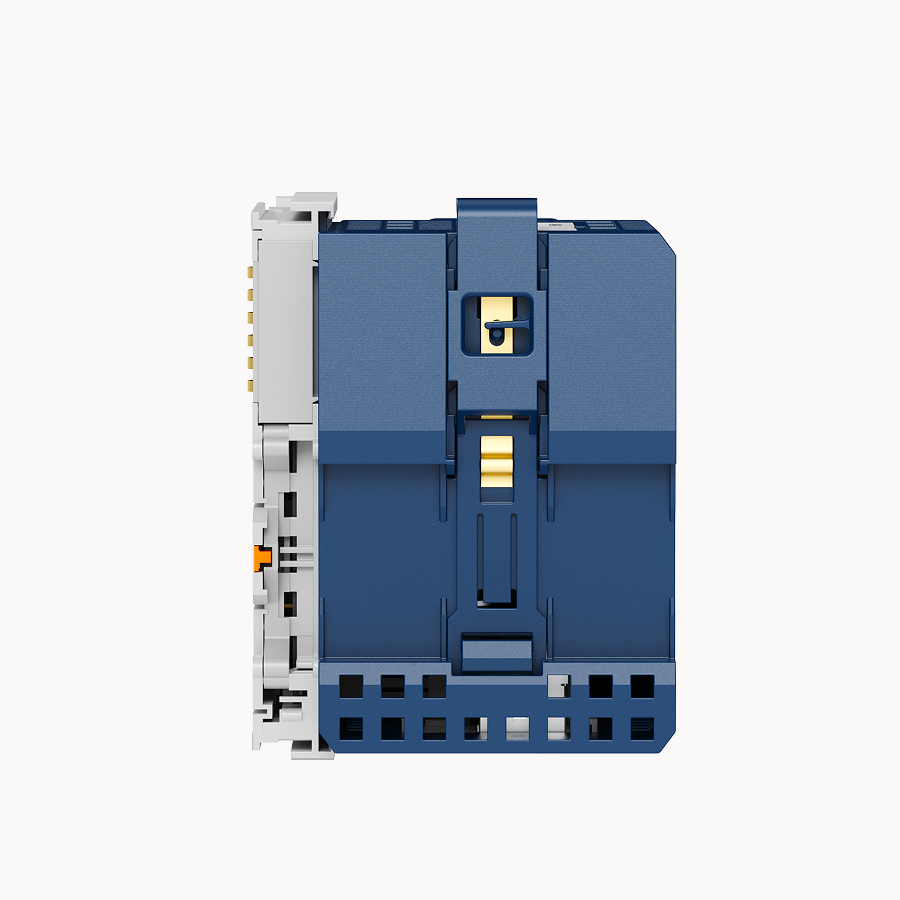

Вычислительный модуль N1CP104

Время сохранения хода часов при пропадании питания не менее 15 лет

Гарантия, лет 5

Наличие резервного источника питания (ионистор) Да

Среда разработки и исполнения CodeSys, MasterSCADA 4D

Средний срок службы, лет 10

Срок хранения данных при отключении внешнего питания, лет не менее 10

ТР ЕАЭС 037/2016 Есть

ТР ЕАЭС 043/2017 Есть

ТР о требованиях пожарной безопасности (123-ФЗ) Есть

ТР ТС 020/2011 Есть

Элемент питания с возможностью замены Да

Номинальное напряжение питания, В 24 DC

Потребляемая мощность, не более, Вт 16

Диапазон напряжения шины, В 9,6-14,4 DC

Допустимое отклонение напряжения, % ±15

Максимальное значение потребляемого тока модуля ЦПУ, не более, А 1

Максимальное пиковое напряжение, В (в течение 100 мс) 36

Среднее значение потребляемого тока модуля ЦПУ, не более, А 0,35

Свидетельство об утверждении типа средств измерений Есть

Тип интерфейса внутренней шины CAN

Скорость передачи данных порта RS-485, бит/с 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200

Протокол передачи данных CAN Open

Загрузка программы с SD/USB Есть

Интерфейс локальной шины ввода-вывода Да

Интерфейс расширений модуля ЦПУ Да

Порт Fast Ethernet 10/100/1000 Мбит/с (RJ45), шт. 2

Порт HDMI, шт. 1

Порт RS-485, шт. 2

Порт USB type A с поддержкой USB Flash, шт. 2

Протокол DLMS/СПОДЭС Да

Протокол Ethernet IP Да

Протокол Modbus RTU (Master/Slave) Да

Протокол Modbus TCP (Master/Slave) Да

Протокол NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP, OpenVPN, WireGuard Да

Протокол ГОСТ Р МЭК 60870-5-104 (Master/Slave) Да

Протокол ГОСТ Р МЭК 61850 Да

Напряжение пробоя изоляции, В не ниже 500

Порт RS-485 гальванически развязанный Да

Цепь питания с гальванической развязкой Да

Защита от импульсных перенапряжений TVS диод Да

Защита от обратной полярности Да

Класс защиты по электробезопасности II

Программная защита загрузки программ с SD/USB Есть

Самодиагностика ЦПУ с журналом событий Есть

Максимальное количество модулей в одном узле ввода-вывода 32

Максимальное количество сигналов в системе 4096

Максимальное количество узлов ввода-вывода в системе 22

Обеспечение расчета, накопления и сохранения данных в энергонезависимой памяти Есть

ОЗУ (SDRAM DDR4), ГБ 2

ПЗУ (EMMC), ГБ 8

Цикл исполняемой команды, не более, мс 20

Частота процессора, ГГц 1,2

Индикация на лицевой панели питание подано 24В, питание на ЦПУ, питание модулей ввода-вывода, программируемый

Автоматическая адресация модулей ввода-вывода Да

Возможность программной установки режима STOP/RUN Есть

Возможность указания часового пояса Да

Операционная система LINUX (Real Time)

Проверка соответствия фактического состава модулей определённому в проекте Да

Слот microSD карты, шт. 1

Часы реального времени обеспечивают отчет текущего времени с точностью до секунды

Ядро процессора 4x Cortex-A55

Масса, не более, г 280

Сечение провода, присоединяемого к выводным зажимам, мм² 0,2…1,5

Температура эксплуатации, °C От -20 до +60
