8-канальный модуль дискретного ввода 24 В постоянного тока для работы с PNP-сигналами.
- 8 входов в компактном модуле шириной 15 мм
- Оптическая развязка входных цепей
- Программная фильтрация и подавление дребезга
- Устойчивость к перенапряжениям
Описание

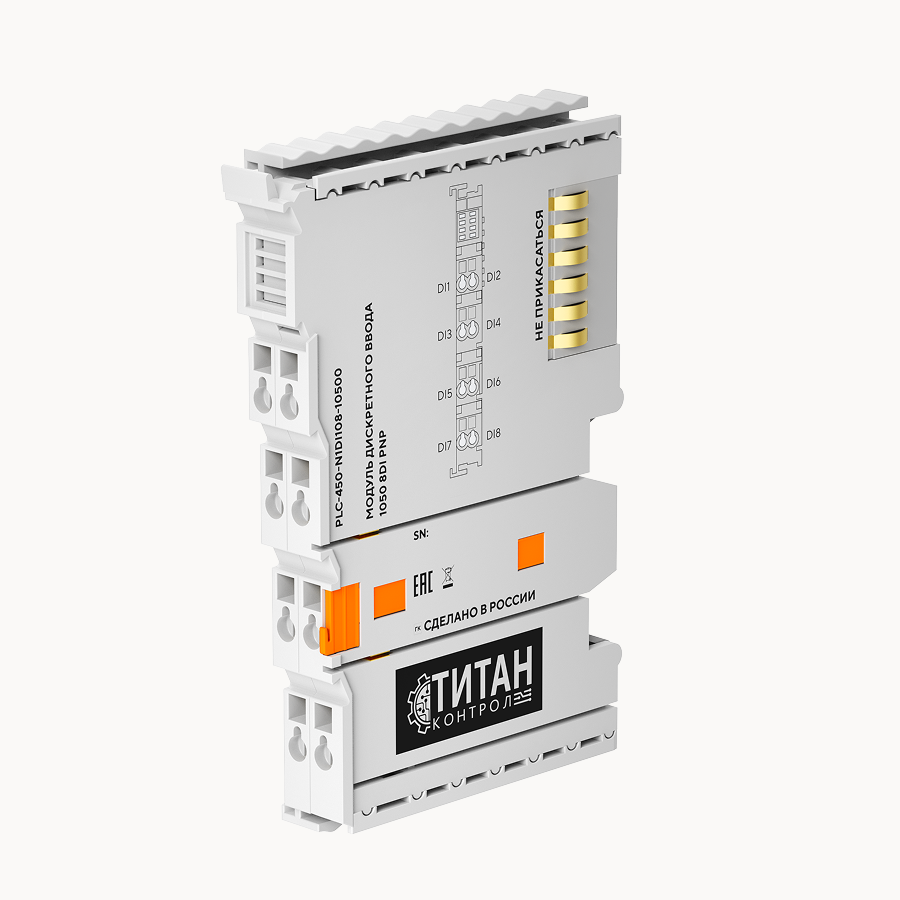

Модуль N1DI108 предназначен для приёма восьми дискретных сигналов постоянного тока и работы с PNP-сигналами.
- 8 каналов дискретного ввода;
- уровни сигналов для PNP-схемы;
- входной ток канала до 10 мА;
- программная фильтрация 0 / 200 мкс / 3 мс;
- оптическая изоляция входных цепей 500 В.
Технические характеристики
Основные характеристики
Число каналов дискретного ввода, шт. 8
Тип входов Sinking input
Тип подключаемых устройств Контактный датчик, транзистор PNP с открытым коллектором (Sourcing)
Быстродействие входа, мс, не более 5
Диапазон номинального напряжения, В 15-30 DC
Ток «логического нуля», мА, не более 3
Ток «логической единицы», мА, не менее 4
Уровень логического нуля, В 0…5 DC
Уровень логической единицы, В 15…30 DC
Электрические характеристики и питание
Номинальное напряжение полевой части, В 24 DC
Номинальный потребляемый ток модуля (1 канал), мА 1
Номинальный потребляемый ток модуля (8 каналов), мА 1
Потребляемый ток модуля по шине, мА, не более 50
Диапазон напряжения шины ввода-вывода, В 9,6-14,4 DC
Точность и преобразование сигналов
Входное сопротивление, МОм 5
Входное сопротивление, кОм 5
Входной ток (1 канал), мА 5
Входной ток (8 каналов), мА 40
Максимальная частота входного сигнала, не менее, кГц 100
Фильтрация входного сигнала (программная), мс 3
Защита, диагностика и изоляция
Изоляция входных цепей (оптическая), В 500 AC
Защита Есть
Системные и программные характеристики
Светодиодная индикация Зеленый светодиод
Конструктивные и эксплуатационные характеристики
Масса, не более, г 60
Сечение провода, присоединяемого к выводным зажимам, мм² 0,2…1,5
Температура эксплуатации, °C От -20 до +55
